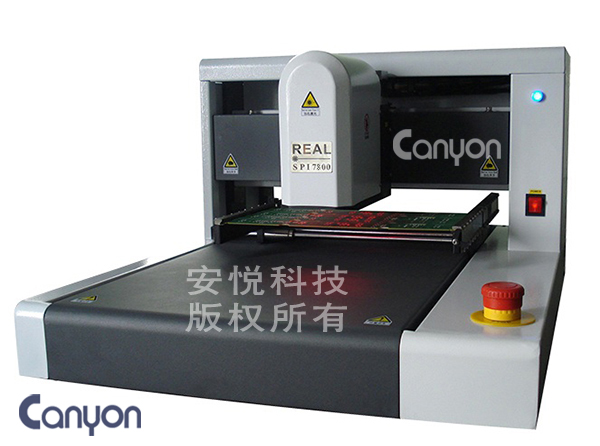

锡膏测厚仪 REAL SPI7800
热门应用：检测锡膏、膜厚、胶类等厚度、面积、体检、偏移等锡膏测厚仪
外观尺寸：5300mmx6900mmx4100mm(WxDxH)
综述：设备采用一键全自动扫描全板，程序自动运行，大范围马达自动对焦，自动补偿厚度不平均的问题，扫描自动适应基板颜色和反光度，自动修正基板倾斜扭曲，自动识别目标
- 我要咨询全国免费试用400-9024-816
-

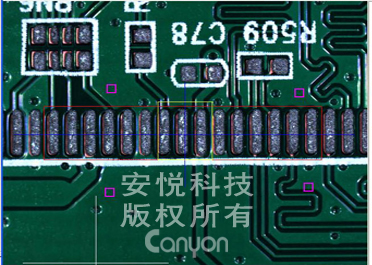

01.全自动扫描功能
编辑程序自动运行每一个产品只需编辑一次程序，编辑好的程序自动保存，设备自动运行，一键扫描全板，每次扫描可测量多个焊盘锡膏厚度、面积、体积等锡膏测厚仪。
-
-
02.高精度光学采集系统
400百万光学相机彩色400万像素高精度摄像系统能有效的对锡膏状态最有效的精度采集。对锡膏厚度的测量提供重要的数据基础。
-
-
03.高重复精度
重复精度决定稳定性SPI7800有效分辨率为56nm，达到纳米级别，有效应对BGA、IC等锡膏量小精确检测。重复精度控制在小于0.5um，相比锡膏厚度100微米的级别完全超越，并达到全球领先水平，GRR测试完全符合行业内要求。
-
-

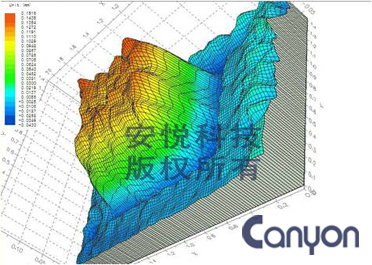

04.真实的3D效果
真实彩色3维显示3D彩色效果真实可靠，图形以梯度高度标示，高度比可调，3D图全方位旋转、平移、缩放，3D刻度和网格、等高线多种样式。
-
-

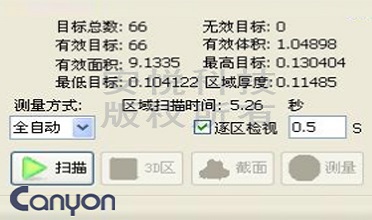

05.软件操作方便快捷
操作页面简洁即学即用软件操作简单，编程容易，易学易懂，自动识别选框内所有焊盘目标，无需逐个画轮廓或导入Gerber文件。实物全板导航和3D区域导航，定位和检视方便。锡膏厚度测试仪。
-
-
06.统计分析功能强大
分析报表方便快捷报表统计有Xbar-R均值极差控制图、分布概率直方图、平均值、标准差、CPK等常用统计参数。产品独立统计，可追溯性品质管理，可记录产品条码或编号，由此追踪到该编号产品当时的印刷、锡膏、钢网、刮刀等几乎所有制程工艺参数，优化工艺制程。
-
德国REAL全自动锡膏测厚仪用于检测锡膏/银浆/红胶厚度、面积、体积、偏移参数等，精度达到微米级，重复精度可实现全自动一键检测锡膏厚度，真正做到多线共享一机，节省人工和采购成本。

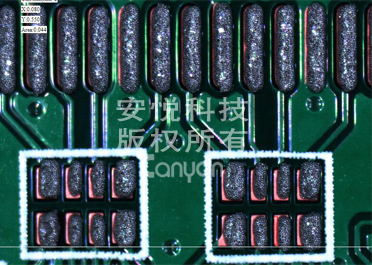

锡膏BGA/IC引脚等锡膏检测 银浆湿膜超薄厚度 红胶/黑胶等胶类检测应用
客户问题：金立手机-锡膏印刷经常性少锡
客户要求：在印刷锡膏的过程中，经常会出现各种锡膏印刷缺陷，尤其是少锡问题最多。
解决方案：德国REAL全自动锡膏测厚仪能完全检测锡多/锡少/连锡/偏移等锡膏印刷缺陷问题，针对金立手机的少锡问题，安悦科技严格控制锡膏测试范围，并针对印刷机调整了刮刀压力，真确改善了少锡的问题。在REAL锡膏测厚仪制程优化的过程中，可以不断优化印刷机的刀压、印刷速度、脱网速度等关键印刷参数，以达到最优的印刷状态。
客户问题：海康威视-锡膏印刷会偏移
客户要求：找出锡膏偏移的原因，改善锡膏印刷品质
解决方案：在锡膏印刷过程中，总是会出现各种印刷不良，尤其是印刷偏移的情况，但实际情况中，通过肉眼是无法正常计算锡膏偏移量，也无法知悉锡膏偏移的规律。在REAL锡膏测厚仪不断检测中，我们发现偏移量是不断变化的，说明在印刷过程中，钢网和PCB间隙在不断移动，找到原因解决印刷机顶针布置问题。
安悦科技是一家一直专业深耕于电子制造业SMT检测设备服务公司，11年来专注成为优秀的SMT检测设备与品控解决方案商，为800家企业打造量身定制的SMT配套方案。公司引进优秀国际知名品牌，产品涵盖了一流的国内外知名品牌设备：德国REAL3D锡膏厚度测试仪韩国美德客Mirtec 3D-AOI/SPI、韩国Mirae异形插件机、德国 ERSA BGA返修台/BGA光学检查仪、UNICOMP X-RAY、台湾智茂PCBA分板机、SPSI高速点胶机、屏蔽盖贴装机、钢网清洗机、吸嘴清洗机、炉温测试仪及专用非标自动化设备。 全国免费试用热线：400-9024-816
金立手机使用7年效果 裕富照明检测LED产品伟创力检测医疗产品
| 型号： | SPI 7800 |
| 可测厚度： | 10~1000um |
| 重复精度： | 0.5um |
| PCB尺寸： | 365x860mm(0.314m²) |
| PCB厚度 | 0.4~6mm |
| 背景光源： | 红、绿、蓝（三原色）漫射照明和一路垂直照明，共4路LED照明 |
| 影像传输： | 高速数字传输 |
| 3D模式： | 色阶、网格、等高线模拟图，任意角度旋转，比例和视野均可缩放，XYZ三维刻度锡膏厚度测试仪 |
| 测量结果： | 平均厚度、最高、最低、厚度比、面积、体积、面积比等，结果可导出至Excel文件锡膏厚度测试仪 |
| SPC统计： | 平均值、最大值、最小值、极差、标准差、CP、k、CPK等。Xbar-R均值、极差控制图，直方图，可以按厚度、厚度比、面积比、体积比统计，规格可独立设置 |
| 制程优化： | 可按照生产线、操作员、印刷机、印刷方向、印刷速度、脱网速度、刮刀压力、钢网、刮刀、位置名称、有铅/无铅及自定义注释分类统计，方便探索最佳参数组合 |
| 选配功能： | 支持条码追溯功能 |
