自动接料带机

自动接料带机适用于SMT贴片机不停机快速接料,适用于纸带、胶带8mm,厚度0.25-1.3mm的料带。

设备优点

1、降低成本:人力成本、物料浪费成本

2、提高效率:熟练人工接料时间大约需要84.8秒,用设备接料时间大大节省一半以上

3、提高品质:接料不合格导致贴片品质异常

4、减少人员流失率:操作员接料频繁导致人员疲劳,设备报警频繁人员容易急躁

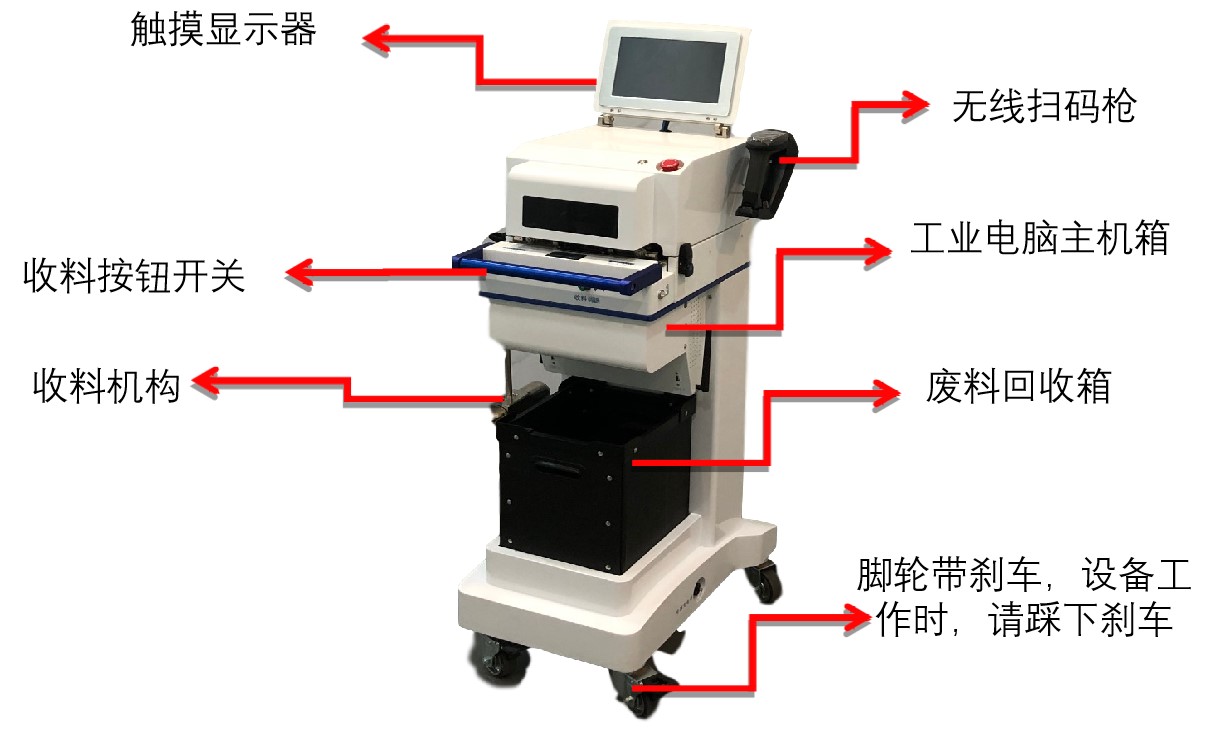

结构


设备特点:

1、操作简单:10分钟学习可熟练操作,不再依赖熟练员工,减少贴片机停机时间,提升效率

2、节省人力:移动作业,可实现两线一人操作

3用视觉相机,自动判断物料步距和物料材质

4、空料位及间距判定:利用CCD光学自动检测物料有无,自动精确校准物料剪切位置

5、料带回收:接料成功后,由作业员长按料带回收按钮实现自动收料,方便快捷

6、精确高效:预备物料,每次接料耗时仅为9左右即可完成,接料成功率高达99%

7、设备过机率:接料处上机通过率达到97%以上

8防错系统:自带物料条码扫描比对防错(MES防错系统对接),接料信息可追溯


规格参数:

外型尺寸

长550mm*420mm*1400mm(L*W*H)

工作高度

890mm

接料周期

10s(不含上下料,自动收料时间及空物料检测时间)

料带对位精度

0.08MM

接料对象

满足0.25-1.3mm??8MM胶带、纸带

辅助功能

设备增加伸缩接料卡钳,满足12MM-88MM物料手动接驳

电源

采用原装进口18650电池组?38Ah?DC?36V

工作时间

满电状态16以上

充电电源

220V??50Hz

低电压报警

自带低电压提醒功能

空料位,物料间距识别

可空料位检测功能,及间距自动判定;黑色塑胶带不透光的需人工判定间距

相机

左,右130W像素相机

光源

LED?白色光源

接料通过率

≥97%

机械噪音

50分贝

额定功率

150W

真空压力

-20Kpa

料带收卷功能

按钮控制自动收料

接料辅材

每卷1500片/3000片料膜(金属膜贴或者胶带膜贴)

操作系统

工业电脑+10.6英寸触摸显示屏,WIN7/王WIN10操作系统

连接方式

自带WIFI或网口通讯

条码识别能力

采用原装进口斑马无线扫描枪,支持一维码,二维码

防错料系统

自带物料条码扫描比对防错(可根据客户防错系统对接,此项为选购项)

设备重量

62KG(不含电池)


软件优势

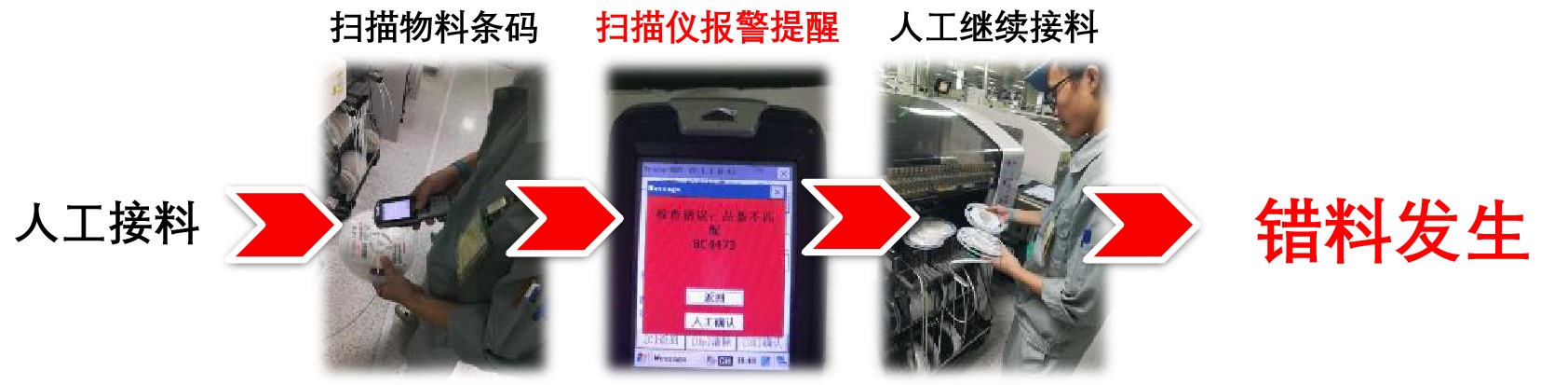

软件优势

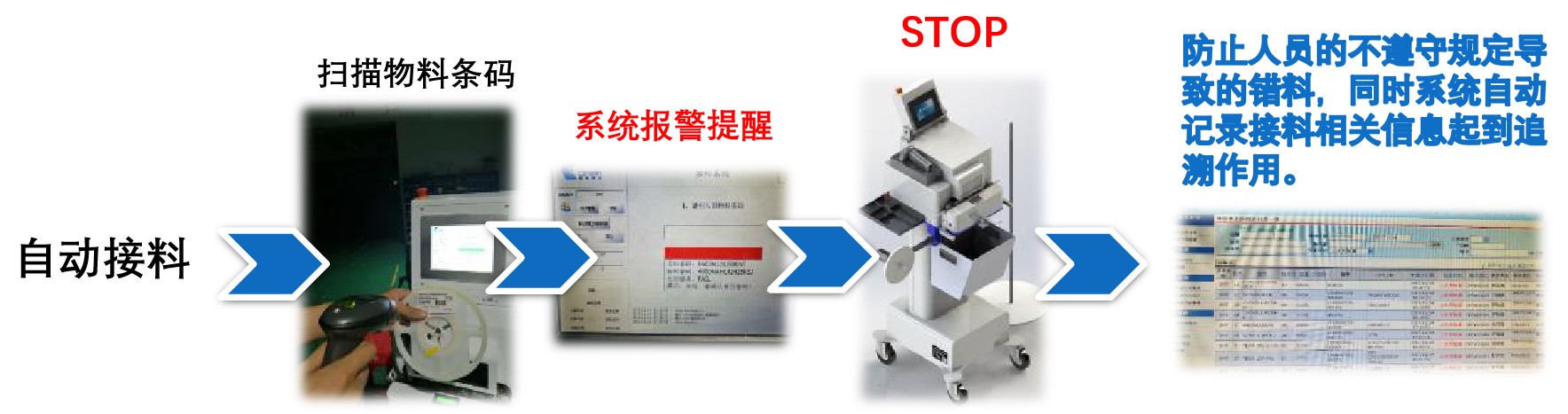

软件优势2

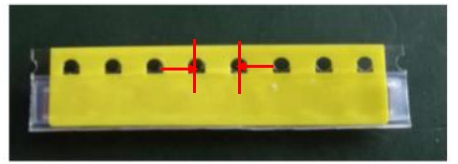

自动接料机的接料效果

4mm +/- 0.1mm

带带
