UX50 亮点

• 广泛的应用范围：450 kV和大检测范围
• 可选择线阵列和/或平板探测器，最大限度提高灵活性
• 用于扩展视场和图像处理的CT技术
• 借助Geminy轻松创建检测序列
• 自动探测器校准和图像清晰度测量

• 适用于汽车、金属铸造和增材制造等应用
•


• 最大限度提高质量保证测试灵活性

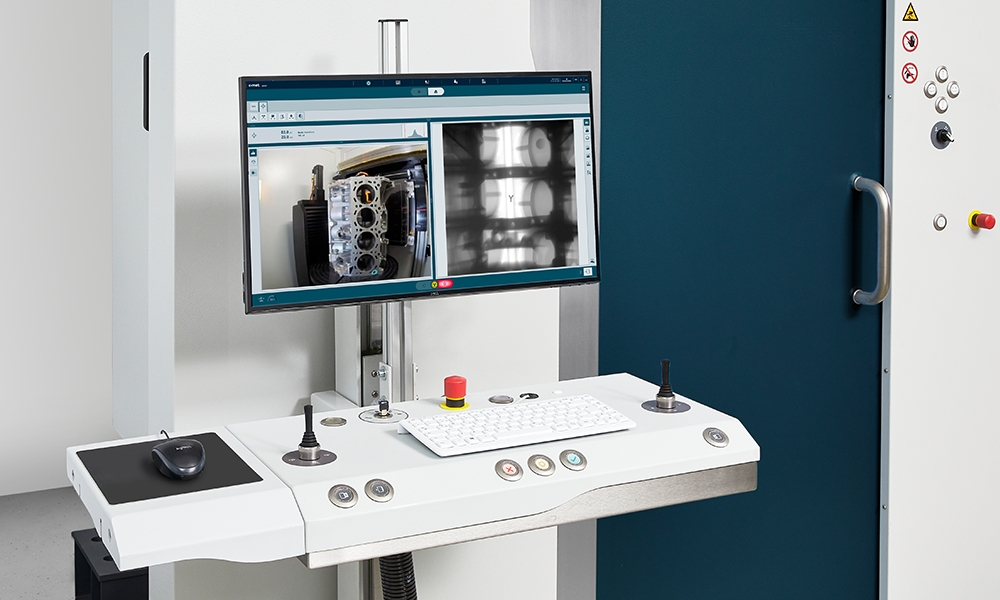

  无论是巨大的电机模块、较大的钢件，还是复杂的电动汽车部件 – Comet Yxlon UX50 CT系统都能在创纪录的时间内扫描这类极其复杂的物品。线阵列和平板探测器之间的快速切换、基于Geminy用户界面的直观操作、以及一套全面的图像处理工具，使得UX50成为工业环境中各种X射线和CT应用的理想选择。

  一套系统, 两种探测器: 线阵列探测器和/或平板探测器

  UX50提供了多种探测器配置，以满足制造商的个性化检测需求。CTScan 3是由Comet Yxlon设计和制造的线阵列探测器（LDA），在高能下具有很高的效率，而Y.Panel 4343N则提供了更好的通用性。两种探测器的配置可以为每项任务提供理想的解决方案，且允许在一个序列中快速、轻松地切换图像链。

  可轻松升级，面向未来的投资

  只需选择符合您当前任务和预算的图像链。如果您的需求发生变化，可现场升级单探测器配置。此外，Geminy用户界面将定期提供覆盖新功能的更新。

•

•




UX50可以检测哪些物体?

• 铝合金、钢和高温合金制成的零部件
• 机械电子组件
• 电动汽车驱动部件和电池
• 地质样本
• 古生物研究化石

扩展视野、最大限度提高图像质量的CT技术

UX50搭载的强大CT技术有助于优化零件尺寸、速度和图像质量。

搭载DDA的专用锥束CT技术

• QuickScan® – 连续旋转图像采集

• HeliExtend – 避免锥束伪影

• 水平和垂直视场扩展

• 水平和多个垂直视场扩展的组合
•


• 水平视场扩展，Comet Yxlon专利技术
• 确定要扫描的感兴趣区域（ROI），使用图像质量和速度的不同线距进行扫描
•

• 图像质量优化
• • ScatterFix 2.0, 用于表面测定优化等
  • 射线束硬化校正（BHC），校正非必要的灰度值梯度
  • 去金属伪影（MAR），尽量减少干扰影响
  •


技术参数

样品直径：600mm

样品高度：850mm平板探测器 / 800mm线阵列探测器

最大样品重量：100Kg

X射线管：450 kV mini-focus

探测器类型：Flat-panel detector 4343 N 平板探测器 和/或 Comet Yxlon CTScan 3 线阵列探测器

CT 模式：Cone-beam CT锥束CT扫描, QuickScan快速扫描, QualityScan质量扫描, HeliExtend螺旋扩展扫描, SpeedMode动态变速扫描, Fan-beam CT扇束CT扫描, ScanExtend (FoV extensions)扫描扩展, Volume Crop体积裁剪

体素尺寸：最小至55um

CT 检测范围(3D)平板探测器：570x850mm

CT 检测范围(3D)线阵列探测器：600x800mm

DR 检测范围(2D)：520x850mm

Manipulation：5axes
