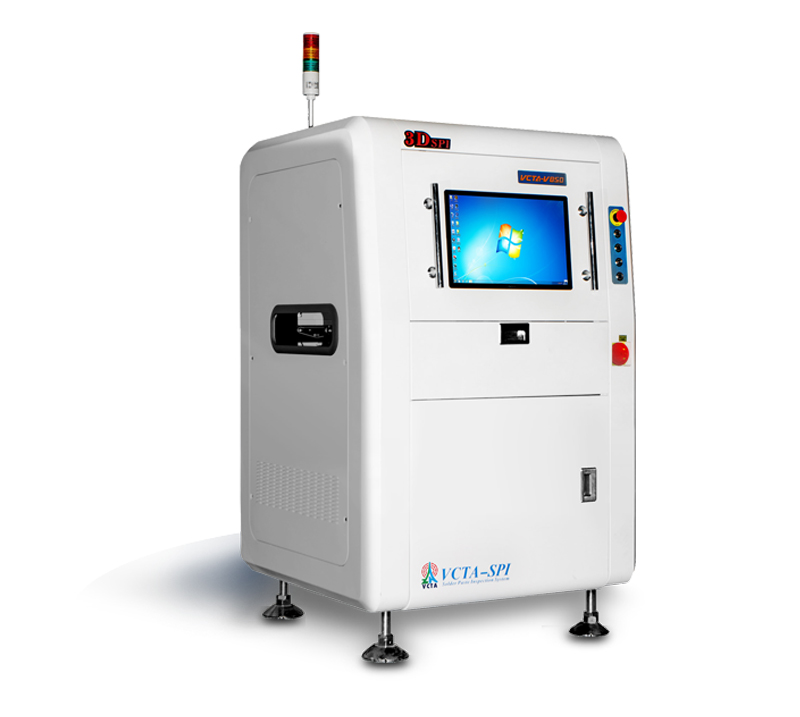

在线SPI VCTA-V850

功能特点| DETAILS

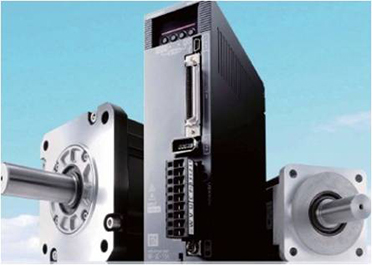

01.高精度控制平台

重复运动精度可达到 1um 运动平台采用伺服电机和高精度滚珠丝杆结构,运动高速、平稳、无振动、无噪音,配合高精密光栅尺构成全闭环反馈系统。

08
02.高清晰、高速度相机

超高帧率工业相机配合工业镜头超高帧率工业相机配合工业镜头,实现极高的拍摄速度;自主研发的 RGB三色光源,可实现3D、2D真彩图,显示效果极其接近实物; 利用GPU大规模并行技术,极大的提高了运算和检测速度。


09

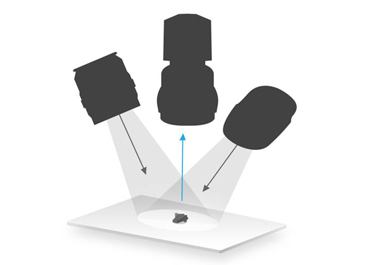

03.双投射结构光栅系统

可提供1um级的检测精度基于白光莫尔条纹的N步相移算法,可提供1um级的检测精度,可选配多光栅头,轻松应对反光和阴影

10

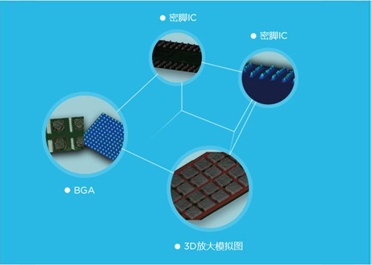

04.真彩三维立体图像

真彩色的三维立体影像显示相位调制轮廓测量技术(PMP)基于结构光栅正弦运动投影, 离散相移获取多幅被照射物光场图像,再根据多步相移法计算出相位分布,最后利用三角测量等方法得到高精度的物体外形轮廓和体积测量结果。真彩色的三维立体影像显示。


11

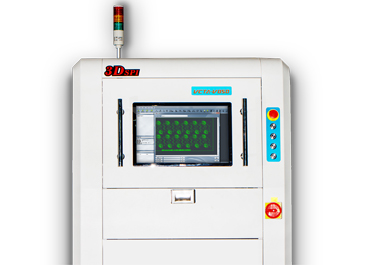

05.人性化的人机界面

支持RS274-D、RS274-X格式支持RS274-D、RS274-X格式的Gerber文件及支持dxf格式的CAD文件,导入文件后自动创建焊盘信息,只需设置检测参数即可完成编程。


12

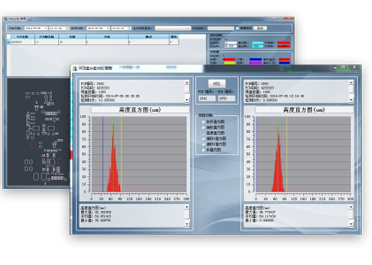

06.全面的SPC分析系统

统计功能详细SPC是利用统计方法对过程中的各个阶段进行过程控制,通过对测试信息的分析反馈,来促进前工序工艺的改良,以达到预防不良。 操作者可以直观的通过饼状图或者柱形图等查看到测试信息的综合统计。 统计信息可以输出Html,Excel或Image等格式。


13

检测场景| DETECTION SCENE

  • 军工医疗
  • MV-6-07
  • MV-6-08
  • MV-6-10
  • 手机通讯
  • MV-6-11
  • MV-6-12
  • MV-6-13
  • 控制主板

产品参数| PARAMETER

型号: VCTA-V850
PCB尺寸: 50mm×50mm~330mm×250mm
锡膏检测尺寸: 0.15mm×0.15mm~10mm×10mm
检测项目: 体积、面积、高度、形状、偏移、连锡、溢胶、多锡、少锡、连锡、拉尖、塌陷、异形、金手指、胶量不足等
FOV视场: 32mm×32mm
检测速度: 0.6秒/FOV
锡膏高度范围: 10~400um
GRR: <10%
特点: 3D双向光栅投影(单头可选),无阴影3D检测
SPC: 完整的统计软件
板弯: <2mm
PCB厚度: 0.3~3mm
驱动系统: 交流伺服系统
重复性: <10um
外观尺寸: 1000mm×1000mm×1550mm
重量: 600KG
气源: 5KGf/cm²(0.5Mpa)
供应电源: 200-230VAC  50Hz/60Hz
