VCTA-Z5(离线AOI)

品牌:VCTA
热门应用:缺件、偏移、立碑、侧立、多锡、少锡、件反、错件等检测
外观尺寸:905mmx1080mmx1350mm(WxDxH)
综述:Z5是离线型的AOI设备,国内首创可检测插件组件正面信息,独有专利技术的Z轴调节控制系统,可以检测插件组件外观状态。适用于生产在线的多个质量控制位置,回流焊接后PCBA的工艺品质检查,以及手插件波峰焊接后的检查

功能特点| DETAILS

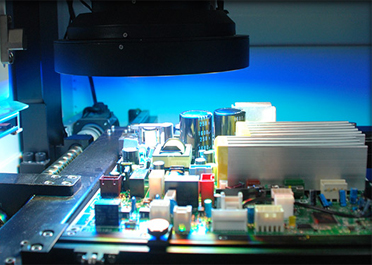

01.首创可检测插件组件

Z轴可调高度 独有专利技术的Z轴调节控制系统,可以检测插件组件外观状态,可识别组件高度:1mm~50mm。

03
02.多功能型的智能型AOI

高清晰的工业摄像系统,时刻捕捉质量缺陷独创的正反面自动识别系统,以及自动原点校正,打开了脱机AOI自动化的新纪元,应用于多拼板场合的多MARK校正、多条形码数据库及应用于打叉板的多板跳跃功能,更方便您的制程和测试。


18

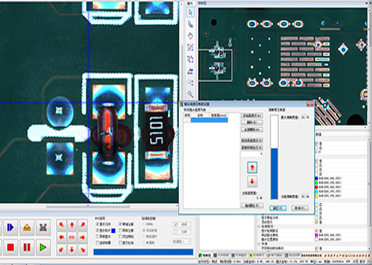

03.智能颜色提取分析技术

独创的颜色提取分析技术通过对拍摄图像的特微颜色提取,在根据标准样板设定特微色彩的面比重比率,来进行图像的分析及处理,从而更准确的提取需要检测的内容,检测精度更高。

04

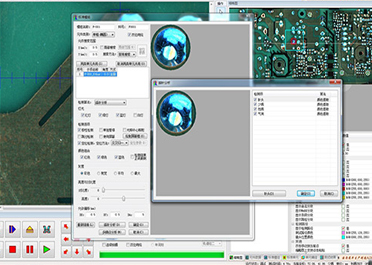

04.智能锡珠检测算法

板面颜色、亮度及锡珠的形状颜色特征进行分析运算通过对板面颜色、亮度及锡珠的形状颜色特征进行分析运算,对基板上的锡珠进行检测分析,可以对单独元器件的锡珠进行检测,也可以通过对基板整体画框进行整板上的锡珠检测。


05
05.单框多算法

多种算法的综合应用大大提高产品检测的直通率和降低误判率,测试效果更佳。 采用单个检测框,实现多个检测算法的融合,通过不同角度的分析原理对产品的质量进行分析检测。


06

检测场景| DETECTION SCENE

  • 军工医疗
  • MV-6-07
  • MV-6-08
  • MV-6-10
  • 手机通讯
  • MV-6-11
  • MV-6-12
  • MV-6-13
  • 控制主板

产品参数| PARAMETER

型号: VCTA-Z5
PCB尺寸: 50mm×50mm~330mm×480mm
最小测量尺寸: 0201&0.3mmchip
检测项目: 缺件、偏移、斜歪、立碑、侧立、翻件、极反、错件、破损、连锡、锡多、锡少、空洞、断路、污染等
分辨率: 12微米
检测速度: 0.17秒/FOV
相机: 300万像素CCD高速彩色摄像机
照明系统: RGB三色环形LED结构光源,辅助同轴光源
SPC: 完整的统计软件
板弯: <2mm
PCB厚度: 0.5~2.5mm
驱动系统: 交流伺服系统
Z轴可调高度: 50mm~90mm
可识别元件高度: 1mm~60mm
重复性: <10um
外观尺寸: 905(W)×1080(D)1350(H)
重量: 500KG
气源: 5KGf/cm²(0.5Mpa)
供应电源: 200-230VAC  50Hz/60Hz
