美陆3D-AOI才是真正全面的3D AOI

返回列表 来源:安悦科技 查看手机网址
扫一扫!美陆3D-AOI才是真正全面的3D AOI扫一扫!
浏览:- 发布日期:2020-08-30 15:57:45【

谈起AOI技术的应用,大家一定都不陌生,业内很多人可能讲的头头是道,代替人工、提升效率等等,但我们要来讲讲这两年市场兴起的3D AOI技术!普通的AOI技术现在国内很多大公司已经掌握的炉火纯青,传统的AOI原理是根据元器件表面在特定光源下照片显示不同的颜色,亮度,机器按可定的规则对这些信息进行处理,筛选出不同的信息来判断缺陷。

20水印版

02

3D AOI原理也基本基于此,但3D技术加载了摩尔条纹光和多段彩色照明系统,更加有效的检测普通2D AOI难以检测的虚焊、假焊、BGA翘起、引脚翘起等。

03

传统的AOI最大的缺点是有些灰阶或是阴影明暗不是很明显的地方,例如IC引脚下的假焊、虚焊、屏蔽盖下方的焊接、BGA底部的虚焊、假焊等。这些控制难点是比较容易出现误判的情况,这些或许可以使用严格的控制限来判断,但又会出现不同的误判情况,给生产品控带来不小的难度。下面我们就一些关键词语做一些解释。

 虚焊:是焊点处只有少量的锡焊住,造成接触不良,时通时断。虚焊与假焊都是指焊件表面没有充分镀上锡层,焊件之间没有被锡固住,是由于焊件表面没有清除干净或焊剂用得太少所引起的。

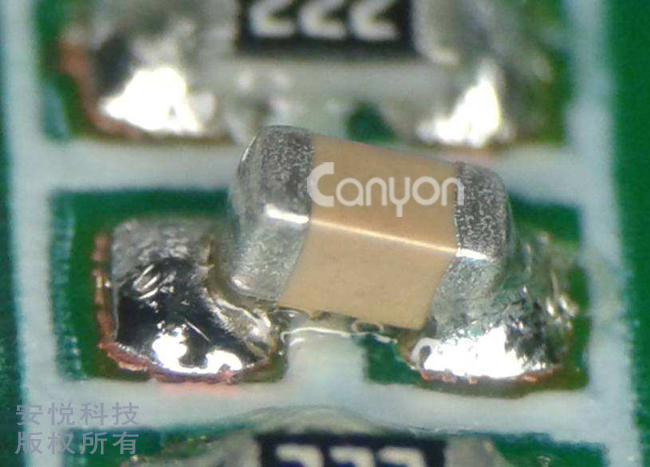

我们有一些实际的虚焊、假焊、翘脚的图片实例给大家分享一下

06

09

10

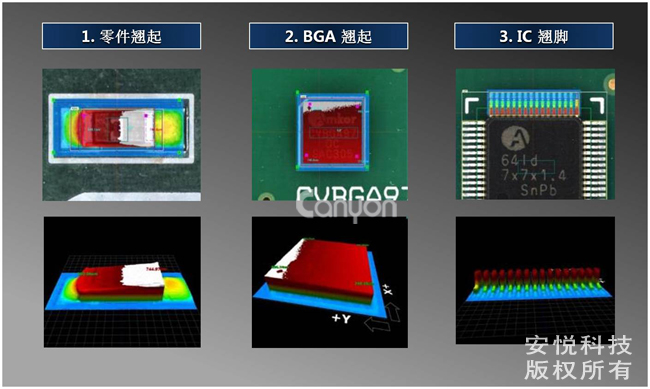

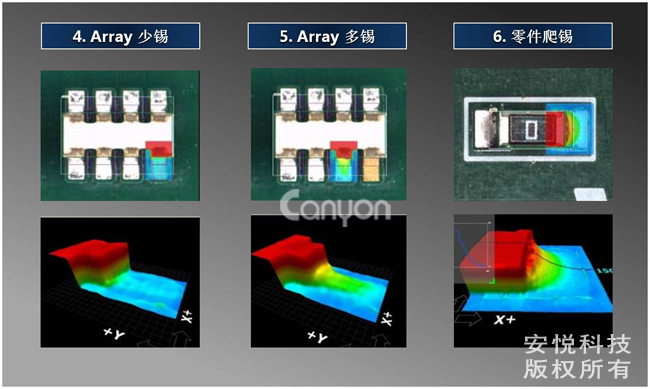

Mirtec美陆 3D AOI检测情况下检测下状态

11

12

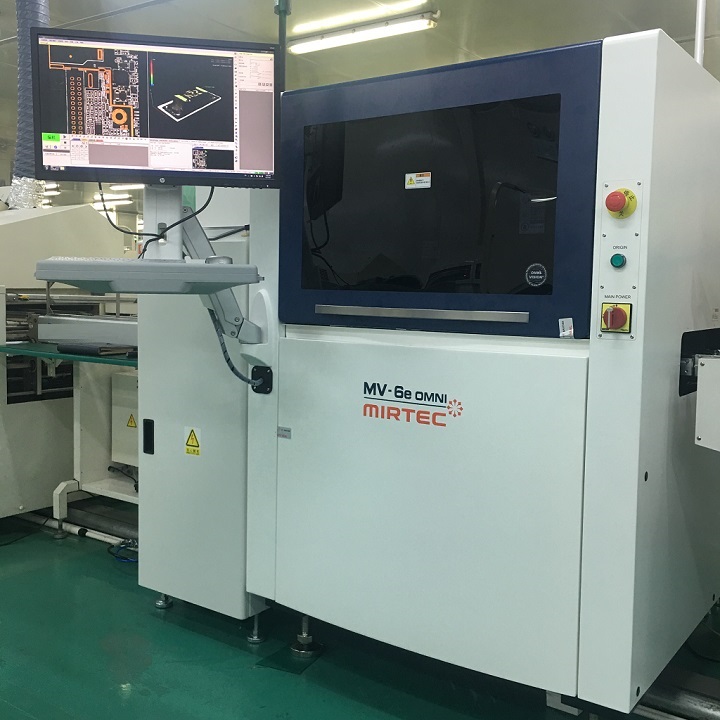

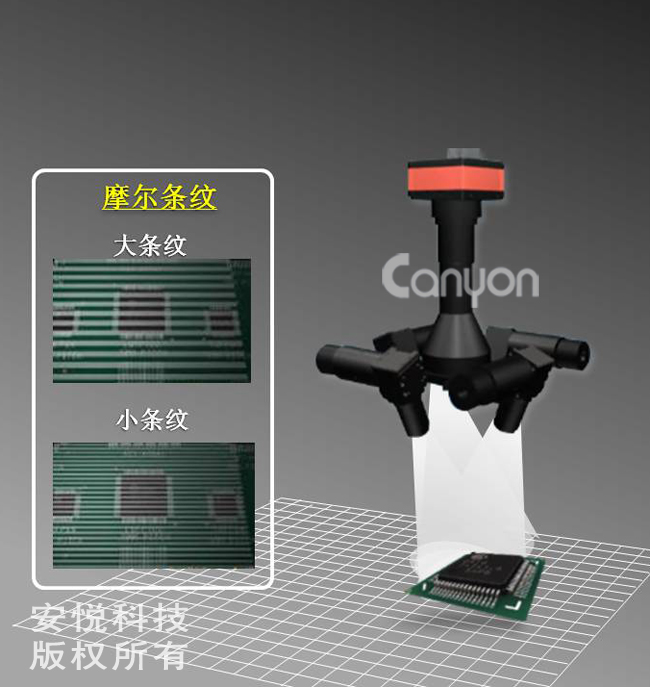

MIRTEC 美陆MV-6 OMNI 3D AOI独有配备了四个1000万像素侧面摄像机和一台自主研发的1500万像素的自顶向下摄像机,能很好精确的检测高度测量值,用于检测元件虚焊和引脚翘起缺陷。


04

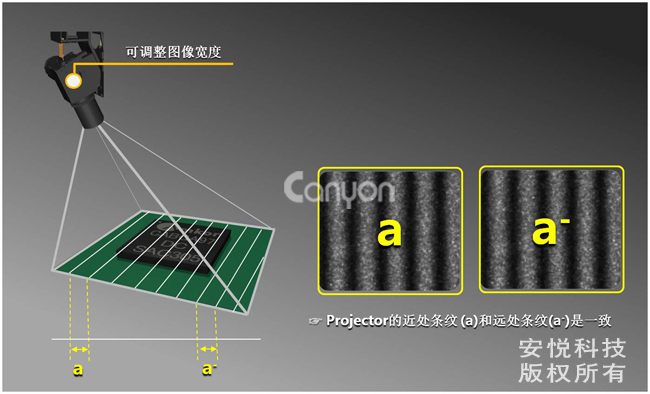

 Mirtec 美陆3DAOI数字多频四莫尔条纹技术,提供真正的三维检测共使用了四个可编程数字莫尔条纹投影机产生精确的高度,精确检测3D图像。

13

3D AOI拥有八段彩色照明系统的OMNI-VISION 3D检测系统, CoaXPress相机技术和MIRTEC革命性的数字多频四边形莫尔3D系统,精确检测各种元件颜色字符和种类,以及二维码的检测。

14

在不断追求品质的道路上,Mirtec也得到了一些客户的认可,BOSCH博世 ( 5年全球唯一AOI设备供应商)、BYD比亚迪(汽车电子唯一3D AOI供应商)、 阳光电源、Lear Corporation Limited李尔、 Magneti Marelli马瑞利、KEBODA科博达 PHILIPS飞利浦、Siemens西门子、Continental大陆汽车 Hyundai现代摩比斯、SUMITOMO ELECTRIC住友、Sharp Corporation夏普、 Johnson德昌、VIASYSTEMS惠亚、GNSS全球星、ALCO爱高 IMI斯比泰、AT&S奥特斯、台湾欣兴电子、IM睿进、KENDY坚力、 sandisk闪迪、ASE台积电


15

东莞市安悦电子科技有限公司一直专业深耕于电子制造业SMT检测设备的销售与服务,14年专注成为优秀的SMT检测设备与品控解决方案商,为客户提供一站式解决方案。产品涵盖了一流的国内外知名品牌设备,主要产品:韩国Mirtec美陆 3D-AOI、2D AOI、SPI德国 ERSA BGA返修台/BGA光学检查仪、德国YXLON X-RAY、台湾智茂PCBA分板机、锡膏冷藏回温搅拌机、屏蔽盖贴装机、钢网清洗机、吸嘴清洗机、炉温测试仪等设备。

服务热线:400-9024-816,138-0926-5821

安悦电子科技有限公司版权所有,任何盗取此文章都属于侵权行为。

详细请访问3D-AOI产品详情页:http://www.dgcanyon.com/Products/hgzx3daoim.html
